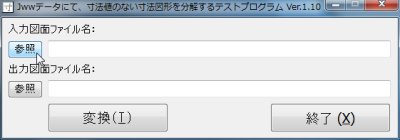

本ソフトを起動すると以下のような画面が表示されます。
例として、Jw_cad 標準添付の「Ａマンション平面例.jww」の寸法線を寸法図形化し、その寸法値が空白状態であるとします。
左図は、寸法線を寸法図形化し、寸法値が「3,700」と「1,200」の寸法図形の寸法文字を空白文字にしています。右図はそれをコピーしブロック化したものです。これを「Ａマンション平面例b.jww」として保存しています。

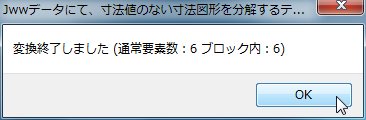

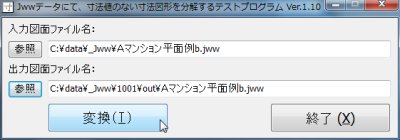

本ソフトにて［参照］ボタンをクリックし、上記の図面ファイルと、変換後の図面ファイル名を指示して［変換］ボタンをクリックします。
↓
変換後の図面ファイルを開きます。

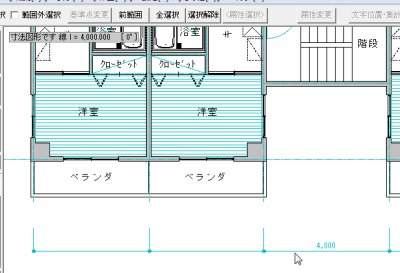

空白文字にしていない通常の寸法図形の線をTAB×3にて属性取得すると、「寸法図形です」と表示されます。

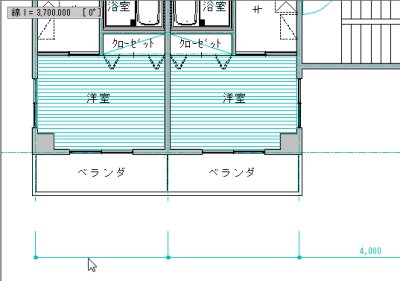

空白文字にした通常ではない寸法図形だった線をTAB×3にて属性取得すると、「線 l = 3,700」と表示され、寸法図形が解除されている事が分かります。
右図のブロック化してあるほうも同様となります。
内容を確認しましたら、［終了］ボタン、或いは、画面右上の［×］ボタンをクリックし、本ソフトを終了して下さい。
|
