Jw_cad 上でスプライン曲線などの曲線を作図するための外部変形アプリケーションです。このソフトはテスト用プログラムです。指示によっては作図が乱れる可能性があります。余り実用性はありませんので予め御了承下さい。（※「p109_曲線の作図」より追加修正を行いました）
Jw_cad には標準機能でベジェ曲線、スプライン曲線、の作図が出来るようになっていますので、通常は Jw_cad の標準機能を御利用下さい。
現在のレイヤグループ（書込みレイヤグループ）、現在のレイヤ（書込みレイヤ）、現在の線色・線種・線幅で作図されます。
※バッチファイルで「REM #zw」を指定していますので、線毎個別線幅指定をしていない場合は、線幅値に標準値「0」ではなくその線色の設定線幅値で作図されますので御注意下さい。
但し、外部変形ですのでブロック図形内部を直接操作する事が出来ませんので御注意下さい。もし、ブロック編集を行っている状態で動作させる場合には、本アプリケーションを、Jw_cad をインストールしたフォルダに入れて実行せねばならない場合がありますので御注意下さい。 |
| 本アプリケーションはシェアウェアです。レジストしていない場合（試用時）は図面用紙の四隅に試用版文字がランダムに作図されます。レジストして頂いた場合、それらは作図されなくなります。 |
操作手順：
Jw_cad から「その他」→「外部変形」
「p109_曲線の作図.bat」実行
No.1点を指示
No.2点を指示
・・・
点の指示が終わった場合には［点指示終了］をクリック

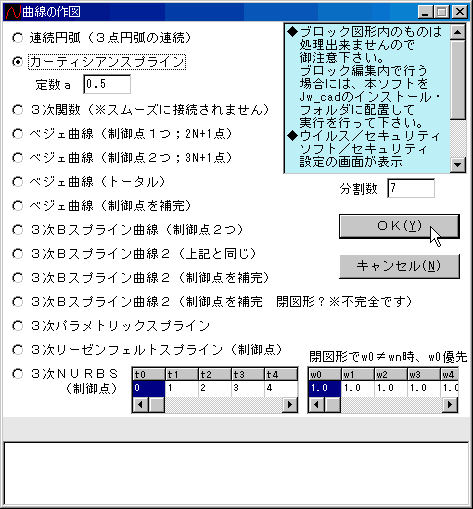

外部変形の画面表示
・３次Ｂスプライン曲線と３次Ｂスプライン曲線２は全く同じです
（内部のプログラミング手法が異なるので２つあります）
・３次リーゼンフェルトスプラインの閉図形は
３次Ｂスプライン曲線の閉図形と同じになるようです
・３次ＮＵＲＢＳは制御点、ノットベクトル(t0〜)、ウエイト(w0〜)を指定して
作図を行います デフォルト時は３次Ｂスプラインと同じになるようです
ノットベクトルの指示によっては作図が乱れる場合があります
・「ノンユニフォーム３次Ｂスプライン曲線（制御点補完）」は
Jw_cadでのスプライン曲線はこれに一番近いですが完全一致ではありません
曲線の種類を選択して［ＯＫ］をクリックすると曲線が作図されます。
|
