座標ファイルを読み込むと図形がかなり離れてしまう／作図されない？
測量図など、座標ファイルで読み込む際、座標値がかなり大きい数値になっており、そのまま作図すると図形がかなり離れてしまって、画面上に見えなくなってしまう場合もあり得ます。
（※またその逆に、小さすぎて見えなくなってしまう場合もあり得ます。その場合は画面を拡大表示したり、縮尺を変更する等の対処を行って下さい。）
これは、座標ファイルを配置する点を基準点(0,0)として読み込んでいる事が多くの原因となっているようです。また、座標ファイルの座標値が、mm単位かｍ単位かを確認しておいて［mm単位読書］←→［ｍ単位読書］を合わせておいて下さい。
下記のような座標ファイルがあるとします。
101469 220423
134996 227417
122176 218753
131528 224598
137874 220757
141214 207063
137039 200050
119170 200784
105477 204224
106145 212741
101469 220423
この図をA0・1/100の図面の中に描きたいとします。

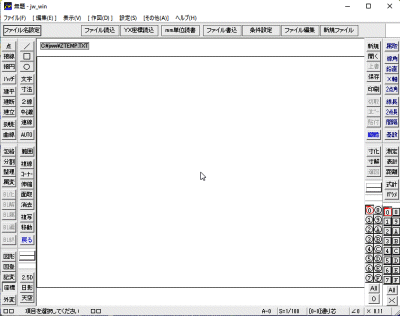

しかしそのままクリックして位置を指定して作図をしても画面には見えません。

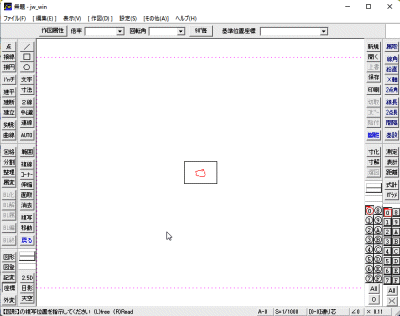

仮に、縮尺を 1/1000 にすると画面には表示されます。
とりあえず作図させてから縮尺を 1/100 に戻して、移動を行い作図位置を補正するという方法もあります。
下図のように、作図を行う基準点を設けて、
この点が座標（100000,200000）であるようにしたいとします。
「基準位置座標」で指定する方法

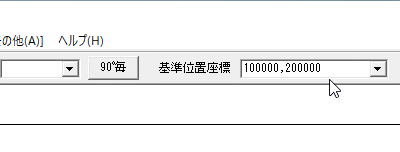

画面右上にある「基準位置座標」入力欄に「100000,200000」と入力します。

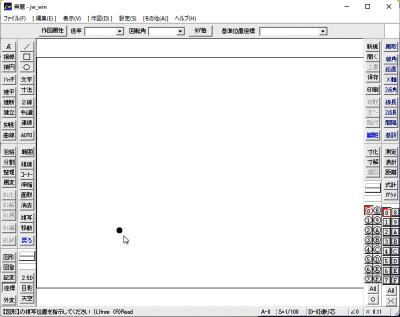

配置したい位置を指定します。

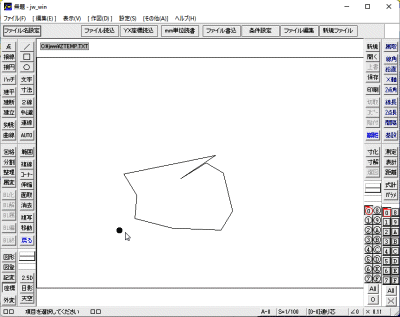

作図出来ました。

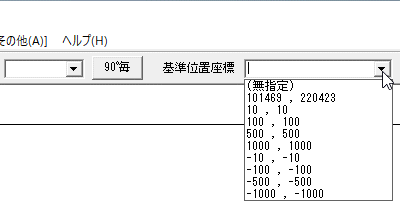

座標ファイルの一番上の座標値で指定したい場合には、「基準位置座標」入力欄の右横にある［▼］をクリックすると、一覧の一番上にその座標値が表示されていて選択する事が出来るようになっています。（※Jw_cad Ver.4.03e以降対応）
（※環境設定ファイル「Jw_win.jwf」にて、「ZF_SET」の⑥「最初に読込んだデータ（線、円、文字、点）の座標値を基準位置座標ダイアログへ書込む指定（0:セットしない 1:セットする）という設定を行う事も出来ます。）

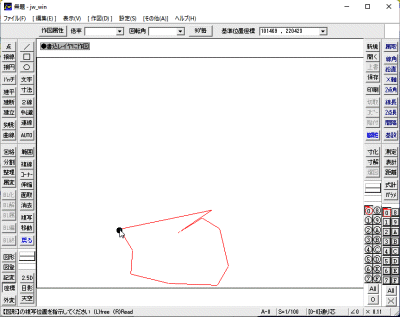

配置したい位置を指定します。
作図出来ました。
「オフセット」で指定する方法

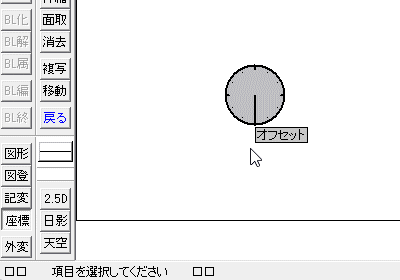

マウス右ボタンで下の方向（６時方向）へドラッグします。するとクロックメニューが表示され、「オフセット」と表示されますので、マウス右ボタンを離します。
（クロックメニューが暗い灰色で表示される場合には、PM状態になっていますので、右ボタンを押さえたまま左ボタンをクリックするか、又は、マウスを一旦クロックメニューの円内に移動して下さい。すると、明るい灰色（AM状態）で表示されます）
この点を座標（100000,200000）にしたい場合、
そのマイナス値を掛けた値（-100000,-200000）と入力して［OK］ボタンをクリックして下さい。
（この点から「-100000,-200000」離れたところのに基準点(0,0)があります、というような意味です）

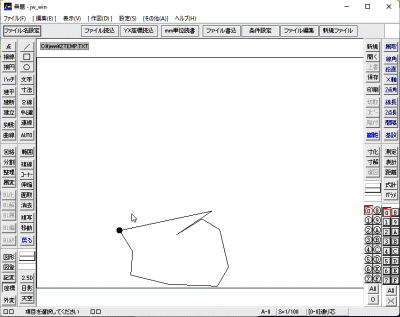

作図出来ました。
オフセットで、座標ファイルの一番上の座標値「101469 220423」にマイナスを掛けた数値「-101469,-220423」を指定すると、その点に座標ファイルの第１点が重なるように作図されます。
（※うまく作図されない場合は、再度、メニュー「その他」≫「座標ファイル」から［ファイル読込］又は［ＹＸ座標読込］を行って下さい。座標値が［mm］単位か［ｍ］単位かを確認して、［mm単位読書］又は［ｍ単位読書］を合わせて下さい。）
