ハッチングレイヤ（ペイントハッチ）って何ですか？

JW_CAD（MS-DOS版）からあった機能で、指定したレイヤの閉じた図形に、印刷時に自動的にハッチングを行う機能です。
ハッチングを行うとその線数分メモリを必要としますが、MS-DOS時代（EMS等による外部メモリも使えない時期）には、少ないメモリでも有効活用するためにこういう仕様がありました。現在（Jw_cad）は、Windows・広大なメモリ空間の有効利用が出来るため、通常は利用されません。
　
使い方は、レイヤ名を以下のようなルールで名前付けをするだけです。
１文字目「#」
２文字目「p」：塗り潰し　「t」：実点
「h」：１本線　「i」：２本線　「j」：３本線
３文字目線色No(1～8)　（※MS-DOS版は,1～6）
クロスハッチングする際は a～hで指定 (a＝線色No.1)
４文字目線種No(1～8)
５文字目2本線・3本線の間隔を16進数で指定（図寸）1本線の場合は0指定
0:0.05mm　1:0.1mm　2:0.2mm　…　a:1mm　…　f:1.5mm
６文字目ハッチング線の角度（15度の倍数値を16進数で指定）
0:0° 1:15°　2:30°　…　a:150°　b:165°　c:180°
７文字目ピッチを２桁の数値で指定（図寸）
00:0.5mm　01:1mm　02:2mm　03:3mm　04:4mm　05:5mm　…
８文字目
★Jw_cad Ver.5.01から、ハッチングレイヤ機能が拡張されています。
既定線色による塗潰し
通常線色		「#cp」に続けて線色番号（1～8）を指定
　　例：「#cp5」　線色No.5での塗り潰し
既定線色による塗潰し
SXF対応拡張線色		「#cp」に続けて線色番号（線色番号+100：101～356）を指定
　　例：「#cp105」　SXF線色No.5 での塗り潰し
任意色による塗潰し
分割間隔 0.05mm		「#c」に続けて任意色RGBコードを指定
　　10進数指定：黒「#c0」～白「#c16777215」
　　16進数指定：黒「#c#0」～白「#c#ffffff」
任意色による塗潰し
分割間隔 0.02mm		「#C」に続けて任意色RGBコードを指定
　　10進数指定：黒「#C0」～白「#C16777215」
　　16進数指定：黒「#C#0」～白「#C#ffffff」

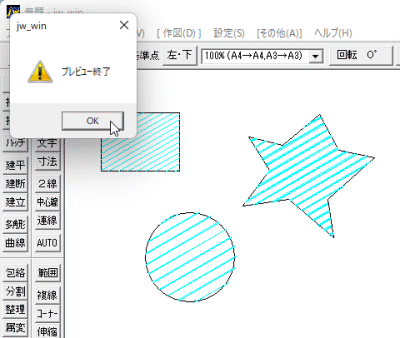

ここでハッチングされる状態は、通常の画面では、見る事が出来ません。どのようにハッチングされるのかを見たい場合には、メニュー「ファイル」≫「印刷」≫［プリンタの設定］≫［ＯＫ］クリックし、印刷直前画面にしてから、印刷プレビュー表示（［Shift］キー又は［Ctrl］キーを押しながら［印刷］クリック）をして下さい。

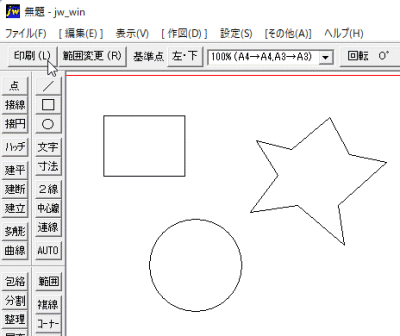

↓　レイヤ0：「#h11f210」四角のレイヤ
↓　レイヤ1：「#i11f220」円　のレイヤ
↓　レイヤ2：「#j11f215」星？のレイヤ
なお、レイヤ内にある図形は必ず閉じていなければなりません。閉じていない図形があると、印刷又は印刷プレビュー時に以下のエラーメッセージが表示されます。
JWC形式で保存をすると、JWC形式が単精度データであるために、その誤差により、図形が閉じていないと判断されてしまう場合がありますので、注意して下さい。
　
※この機能は、レイヤ名を判断して駆動するJw_cad専用の特殊機能です。その為、レイヤ名を受け渡せないコピー・切取・貼り付け、図形ファイル（JWK/JWS形式）で扱う事は出来ません。また、Jw_cad以外のCADアプリではほぼ無効だと思われますのでデータの受け渡しの際には御注意下さい。
　
　
