レイヤって何ですか？
レイヤとは、アニメーションのセル画のように、複数の透明なフィルムへ別々に作図し、それらを重ねて表示する事によって図面を表現する機能の事です。
作図の際に不必要な部分を隠して、そのレイヤのみに重点を置いて作図を行う事が出来たり、他のレイヤの線分等を誤って編集しないように出来たり、図面のデータ量が大きくなるとそれに伴い動作も遅くなりますが、必要最低限なレイヤだけを表示する事によって作図中の速度を落とさないようにする事も出来ます。

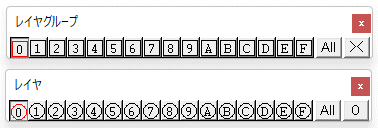

Jw_cadは最大256個のレイヤを扱う事が出来、16個ずつを１つのレイヤグループとしてまとめて管理します。各レイヤは、０～９，Ａ(10)～Ｆ(15)の文字で管理されますが名前を付けて分かり易くする事も出来ます。レイヤグループのツールバーは四角付文字、レイヤのツールバーは丸付文字で表わされます。レイヤグループには各々縮尺を指定する事が出来ます。
| レイヤグループ[0] | ━┳━ | レイヤ(0) |
| | ┣━ | レイヤ(1) |
| | ┣━ | レイヤ(2) |
| | ┃ | ・ |
| | ┃ | ・ |
| | ┣━ | レイヤ(E) |
| | ┗━ | レイヤ(F) |
| レイヤグループ[1] | ━┳━ | レイヤ(0) |
| | ┣━ | レイヤ(1) |
| | ┣━ | レイヤ(2) |
| | ┃ | ・ |
| | ┃ | ・ |
| | ┣━ | レイヤ(E) |
| | ┗━ | レイヤ(F) |
| | ・ | |
| | ・ | |
| | ・ | |
| レイヤグループ[F] | ━┳━ | レイヤ(0) |
| | ┣━ | レイヤ(1) |
| | ┣━ | レイヤ(2) |
| | ┃ | ・ |
| | ┃ | ・ |
| | ┣━ | レイヤ(E) |
| | ┗━ | レイヤ(F) |
編集可能レイヤ
→ 非表示レイヤ
→ 表示のみレイヤ

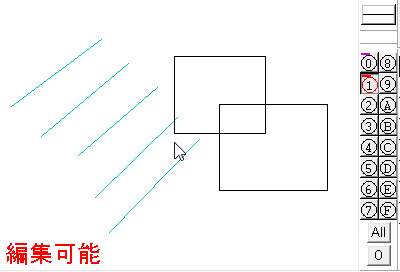

→ 編集可能レイヤ
→ ・・・
と切り替える事が出来ます。

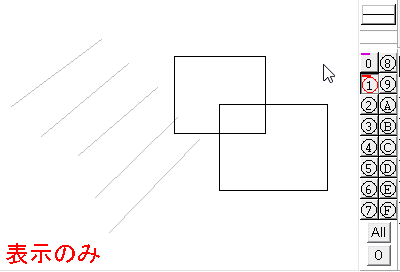

表示のみレイヤにある図はグレー色で表示されます。
（グレー色：設定≫基本設定≫［色・画面］の［グレー］で指定した色）
▼
▼
▼
