SXF対応拡張線種って何ですか？
線種１～８・補助線種・ランダム線種・倍長線種以外にも更に多くの線種を使いたい
Jw_cad Ver.4.20以降では、SXF対応拡張線種という機能が新しく追加されています。しかし線種１～８のような一括設定画面はありませんし、プリンタ出力要素の設定もありません。
①メニュー『設定』≫『線属性』を行います。
ツールバーの［線属性］ボタンをクリック、又は、線属性ツールバーのボタンでも構いません。
又は

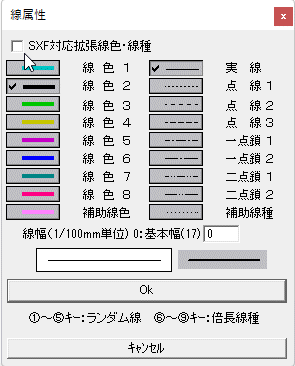

②「線属性」画面が表示されます。
「□SXF対応拡張線色・線種」をクリックしてチェックします。

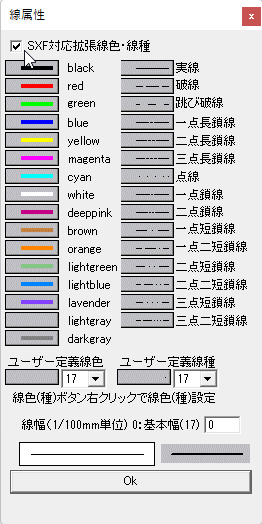

③「線属性」画面の内容が切り替わります。
既定線種として15種類の線種が利用出来ます。
その線種ボタンをクリックして［ＯＫ］をクリックすると、その線種で作図する事が出来るようになります。
※既定線種のピッチは、SXF仕様で決められており固定となっていて設定変更を行う事は出来ません。
◇また、ユーザー定義線種を利用する事が出来ます。
ユーザー定義線色は、No.17～32 の合計16種を設定して利用する事が出来ます。

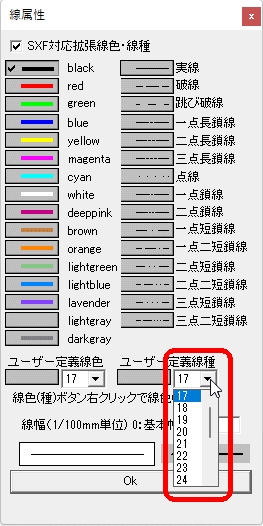

ユーザー定義線種を利用するには、まず、画面右下の「ユーザー定義線種」の下にある入力選択欄（コンボボックス）右横にある［▼］をクリックし、SXF線種番号を選択します。

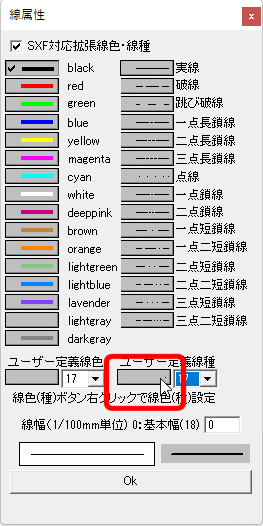

左横にあるボタンを右クリックします。

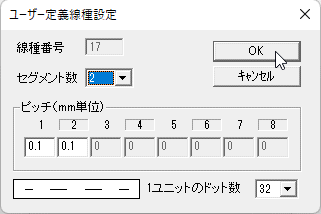

「ユーザー定義線種設定」画面が表示されます。
確認をして［OK］ボタンをクリックします。
線種を作成・編集したい場合は、セグメント数を指定し、各ピッチの数値を入力して下さい。

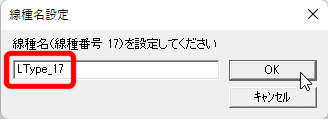

「線種名設定」画面が表示されます。
現在の線種名が表示されます。確認をして、ここに線種名を入力・編集を行ってから［OK］ボタンをクリックします。線種名の内容を空状態（何も無し状態）や空白だけ等の状態にしないで下さい。
※英数字と「_」（下線）だけにした方が無難かと思われます。
※他で利用している名前や線色名・レイヤ名とは別のものにするのが無難かと思われます。
元の「線属性」画面に戻ります。
ユーザー定義線種のボタンにチェックが入っている事を確認して［ＯＫ］をクリックすれば、その線種を使う事が出来ます。
◆注意
・プリンタ出力ピッチの設定はありません。
・Jw_cadを複数起動して、コピー＆貼り付けで図面データ間複写を行った場合、相手先にユーザー定義線種の設定は受け渡されませんので特に注意して下さい。
（ユーザー定義線種のデフォルト状態は点状態になっているため、コピー＆貼り付けのあと、ちゃんとコピペ出来ていない？と早合点する可能性がありますが、図の貼り付けそのものは正常に行われていて、貼り付け先でユーザー定義線種の設定を一通り行えば正常に見えるようになります。）
・ジグザグ線種や文字入線種や記号入線種、複数の線幅を使うような線種、などのような特殊な線種は、Jw_cadで利用する事は出来ません。
